江淮重工涂装废气治理设备采购项目答疑澄清（一）

各潜在供应商：

现对江淮重工涂装废气治理设备采购项目（项目编号：**************，以下简称“本项目”）采购文件做出如下答疑澄清：

问题*：**出口热能回收，根据采购要求为气*气换热形式，利用**出口余热作为面漆烘房的辅助热源。需明确此部分热风的风量及温度要求，并提供车间回风的具体点位？

答：本次采购文件中的预热交换是指**炉燃烧的热能交换到脱附转轮（不涉及外用）。

问题*：烦请提供厂房平面***图纸，烘房改造管道长度以及明确循环水池的位置及高度差？

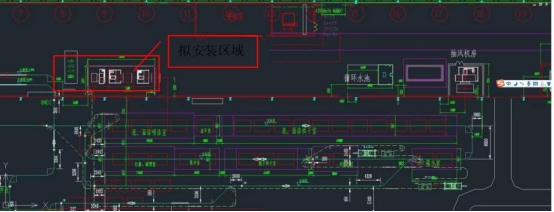

答：附涂装区域平面图以及烘干管道布置简图。

问题*：地下巷道的清理明确一下具体需求，并需要甲方提供地下巷道的有关图纸？

答：不涉及乙方地下巷道的清理，本文中要乙方在设计废气处理设备时要预留人员以后可以进入地下巷道的出入口。

问题*：电：****±***,****,供电方式：三相四线或三相五线制;请确认：是四线还是五线？

答：供电方式：三相五线制

问题*：远程数据实时采集、状态监控、程序更新数据、视频可实时在线监控。 本项目还要求视频监控吗？

答：本项目要求的视频可实施监控是指数据可以通过显示屏查看数据，不需要安装监控视频。

问题*：烟囱要求直立式烟囱，并配标准检测螺旋爬梯，可否改为非自立式烟囱，配标准检测*字爬梯？

答：烟尘采用直立式烟囱，建议检测梯台采用*字型斜梯。

问题*：设备是采用电加热还是燃气加热？

答：本次设备**催化燃烧采用天然气加热。

问题*：评审办法上下文中有两版评审得分占比，且并不一致，以哪一版为准？

答：本项目采用公开竞争性采购方式，根据第一部分推荐候选供应商评审办法推荐候选供应商，根据第二部分推荐候选成交供应商评审办法推荐候选成交供应商。

问题*：纸质标书是在*月**日开标后在邮寄提交吗？

答：纸质响应文件在响应文件开启后邮寄，供采购人归档使用。

问题**：采购文件中未规定税率，对报价有影响，能否告知税率？

答：税率为**%。

问题**：★⑥ 具备对进风含水量的检测及滤水功能（过滤的产生的水回到循环水池），因循环水池中循环水位超高或风速过大可能带出循环水造成后端处理设备的功能丧失或损坏设备。（需在工艺方案中重点进行说明）

★⑦ 因废气从地下巷道排出，此巷道在排风过程中会沉积大量漆渣，同时也是进入循环水池的通道，在设计过程中要充分考虑清理巷道时的出入，设计合理的出入口。（需在工艺方案中重点进行说明）

以上加星的是否可以理解为：喷漆房外排废气是通过地沟至厂方外，地沟同时亦承载水帘房循环水排水的功能？

答：是的，地沟是水气共用，废气通过岔道外排。

问题**：废气预热系统确保在满负荷生产时其设计使用寿命不低于** 年。这是指的**炉的换热器单元还是加热单元？

答：此项含以上两项。

问题**：催化燃烧最终排放口设置换热器，尾气余热回收交换至新建的面漆房烘房内，作为面漆烘房的辅助加热，回热管道作保温处理。新建面漆烘房需要的温度和流量是多少？

答：尾气余热不外用（答案同问题一答复）。

问题**：打磨废气（粉尘）采用直立式烟囱，使用碳钢材质（板厚＞***），烟囱排气口距离地面*** 以上（管径应符合标准且要防止粉尘沉降导致堵塞的问题），按**/******《固定污染源排气中颗粒物测定与气态污染物采样方法》要求，排气筒包括旋转爬梯（符合国家安全技术标准）、中部缓冲平台、采样平台、预留采样口、烟囱布置防雷接地措施以及消防措施。喷漆房的烟囱是利用土建烟囱还是新建钢制烟囱？另打磨废气风量为多少？打磨排风管道与喷漆废气排放管道分开，打磨废气单独立排放管，是否需要单独配置引风机？

答：采用钢制烟囱，风量见招标文件的打磨室参数，不需要增加引风机，采用现有风机。

问题**：各涂装设备电控柜，到各用电动力点属于乙方范畴，是不是理解为一次侧电缆由乙方负责，如果是请提供具体所需长度。

答：一次线由甲方负责（甲方电源供到设备端由乙方接线），二次线由乙方负责。

问题**：压缩空气由车间现场管道引入。请提供所需长度或提供设备位置点至接驳点的***图纸。

答：压缩空气长度约**米，具体接驳点签订合同时双方现场确认。

问题**：车间设备基础设计、施工（含预埋件、轨道等）、厂房开洞和密封等属于乙方范畴，请提供设备安装地点的厂方结构图图和地勘报告中持力层的参数。

答：甲方水泥地坪厚度*****，排风管位置已定不需要动基建。

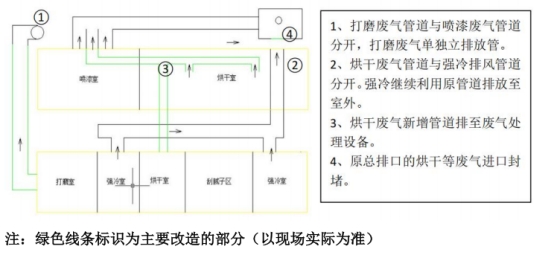

问题**：前端管道对接方案：*、打磨排风管道与喷漆废气排放管道分开，打磨废气单独立 排放管。*、烘干废气管道与强冷排风管道分开，强冷继续利用原管道排放至室 外。*、烘干废气新增管道排至废气处理设备。

请提供相关区域的原废气管道布置的***图？

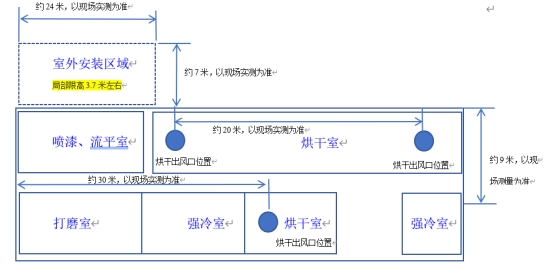

答：提供尺寸简图（附后）

问题**：废气处理设备拟布置位置，请提供相关的***图纸，以便设计新增处理设备与排放口接驳管路。

答：实际位置以乙方现场勘探为准。

问题**：打磨室排风机进口管路（绿色线条）需要改造吗？现场看进口管路不需要改造，出口增加烟囱。

答：不需要全部改造，排风机位置可能存在局部改动，要根据乙方整体方案确定。

问题**：原喷漆房排风机保留还是取消？

答：原排风机取消，乙方根据设计要求自行配置。

问题**：设备布置区域***=*****?宽度占*米没问题吧

答：最大宽度*米，乙方应尽可能留出通道空间，优化方案。

问题**：催化燃烧最终排放口设置换热器，尾气余热回收交换至新建的面漆房烘房内，作为面漆烘房的辅助加热，回热管道作保温处理。

如需要此换热器，需界定工作范围（管路和、换热器），确定烘房位置，建议换热器安装在烘房加热炉内，如烘房暂时无法确定，可以预留此功能接口。

答：尾气余热不外用（前面已作说明）

其余内容保持不变，特此通知。

此次答疑澄清作为采购文件的组成部分，具有同等效力。答疑澄清与采购文件有不同之处，按本次答疑澄清内容执行。

采购人：安徽江淮重型工程机械有限公司

采购代理：安徽省招标集团股份有限公司（签章）

日期：****年*月**日

电话：*************
