引江济淮二期工程(水利部分)蚌埠五水厂、马城水厂取水口门电气设备采购标招标文件澄清及修改通知**号

引江济淮二期工程(水利部分)蚌埠五水厂、马城水厂取水口门电气设备 同类项目：取水口门电气设备***;采购标招标文件澄清及修改通知**号

各潜在投标人：

经研究，对《引江济淮二期工程(水利部分)蚌埠五水厂、马城水厂取水口门电气设备采购标》（招标编号：**************/**************），作如下澄清及修改：

*.问：****馈线柜是否需要配置零序电流互感器，如需要，请提供参数；

答： 以招标附图为准。

*.问：需要提供电流互感器、电压互感器二次容量参数；

答：电流互感器测量绕组的容量不小于****；电压互感器测量绕组的容量不小于****。

*.问：****开关柜是否需要配置防浪涌装置？

答：高压柜内设置用于*****信号通信的防浪涌装置。

*.问：系统图中，主变进线柜、站用变进线柜均未配置熔断器手车，需要确认以哪个为准？

答： 本次招标范围内的主变进线柜、站变进线柜均采用真空断路器，不需要配置熔断器手车，以招标附图为准。

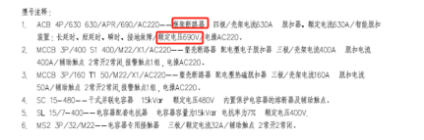

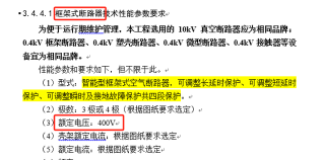

*.问：技术文件与图纸中框架断路器的额定电压不一致，以哪个为准？

答：额定电压应为****。

*.问：低压开关柜馈线柜中塑壳断路器**代表什么？

答：代表热磁式断路器，电动机型保护脱扣曲线。

*.问：技术文件中“低压侧采用铜母排引出的*.***低压进线柜，开关柜和变压器外壳开孔定位、进线母排采购安装等工作由本标段承包人负责。”，请提供平面布置图；如没有平面图，请提供变压器与低压进线柜之间距离；

答：各工程变压器母线出线侧与低压柜均为紧邻布置。

*.问：技术文件中“低压断路器采用热磁/电子脱扣，配电动操作机构”，图纸中有些塑壳断路器不采用电操，是否按照图纸核算？

答：按招标附图配置。

*.问：低压开关柜是否包含电气火灾？

答： 本工程未设置电气火灾监控系统，本工程设有火灾自动报警系统，低压柜相应回路需具备连锁控制功能。

**.问：招标文件中图纸和技术要求不一致，还需确认回复。动力配电箱的外壳防护等级不一致（技术条款要求户外为****，图纸上户外为****），还请帮忙明确以哪个防护等级为准；

答：防护等级应为****。

**.问：低压馈线柜（电流表按图纸一次接线应为单相表，而图纸二次设备配置表格写的为三相表，是否笔误，还请帮忙确认）；

答： 以二次设备配置表为准。

**.问：电流电压互感器的容量未体现，零序电流互感器具体参数未体现，还请帮忙确认。

答：电流互感器测量绕组的容量不小于****；电压互感器测量绕组的容量不小于****。零序电流互感器的设置以招标附图为准。

**.问：蚌埠五水厂取水口门（主厂房机旁动力柜的母线规格不一致：接线图为****，订货图为****，还请帮忙确认）。

答：母线规格应为**×*。

**.问：技术规格书*.*.*.*中提到若微机保护装置接入电力调度系统、综合自动化系统时需要加装通信管理机/规约转换器，这部分设备由本标段卖方负责提供，且包含在投标报价中，不再单独计价。需提供后台电力系统使用的通讯协议,以判断是否需要配置规约转换装置。

答： 本站计算及监控系统采用****** ***和****** ***协议。

**.问：技术规格书*.*.*(*)中提到母线隔室主要安装水平母线和垂直母线，水平母线应安装在柜高的三分之二处，这种水平母线做法在常规低压柜做法中并不常见，抽出式柜的功能单元多采用上出线或下出线，主排在柜顶可优化柜内布局，电缆室空间增大，方便与接线及后期维护，提升空间利用率，主排运行产生的热量自然向上扩散，顶部母线室靠近柜顶通风口提升散热性能，建议使用水平母线置柜顶的方案。

答：如采用母线后置式，水平母线应安装在柜高的三分之二处；投标人也可采用水平母线顶置式方案，可布置在柜顶。

**.问：技术规格书*.*.*.*框架断路器中提到附件集成：分励+欠压脱扣器、钥匙锁、位置开关、防误插入装置、灭弧盖板、机械联锁、区域联锁。配置智能脱扣器，实现长延时、短延时、瞬时、预报警、接地、热记忆、中性线保护、电压不平衡、电流不平衡、逆功率等保护功能，以及相序监控、负载监控、区域联锁、测量、通讯、故障指示等功能。与图纸********************型号注释中不符，无欠压脱扣及测量、通讯、故障指示等功能，请确认是否按照图纸。

答：投标人所选择框架断路器的智能脱扣、附件在有需求时可以实现技术标准中要求的功能，但智能脱扣、附件的选择以经招标人确认的生产图纸为准。

**.问：技术规格书*.*.*.*提出塑壳断路器附件集成：分励脱扣器、欠压脱扣器、辅助触头等内部附件和电动操作机构、相间隔板、端子盖等外部附件。与图纸********************型号注释中不符，无欠压脱扣与分励脱扣功能，请确认是否按照图纸。

答：投标人所选择塑壳断路器的脱扣器、附件在有需求时可以实现技术标准中要求的功能，但脱扣器、附件的选择以经招标人确认的生产图纸为准。

**.问：技术规格书通用技术条款*.*.*提出:壳体的每扇门应装有带钥匙的安全锁，只有在门锁好时，钥匙才能拔出。常规高低压柜使用一字型锁，全部使用安全锁会造成维修不便,请确认是否按照常规标准实行。

答：以招标技术标准和要求（合同技术条款）要求为准。

**.问：蚌埠五水厂取水口门：图纸上主电机加热器和风机动力箱编号为***************，数量为*台，而编号只有*个。请明确数量是*台还是*台？

答： 以招标货物清单为准，共*台主电机加热器和风机动力箱，*#和*#参照*#、*#执行。

**问：蚌埠五水厂取水口门：低压部分有*台进线柜、*台母线联络及馈线柜，这些柜间是否需备自投装置控制？请说明低压运行方式。

答：不需设置备自投。***#低压进线柜、***#联络柜*****回路、***#低压进线柜三台断路器最多同时合闸两台。

**.问：技术规范中变压器电压组合及分接范围有**±***.*%/*.*、**±*%/*.*，而图纸里是**±*%/*.*，有差异。请明确按哪个为准?

答： 按**±***.*%/*.*实施。

**.问：蚌埠五水厂取水口门分项清单*.*.*要求提供：**** 高压变频装置与水泵电机组之间的电缆价格，烦请确认此电缆是否包含在*.*.*.*电力电缆内，如未包含请提供电缆规格。

答：（*）不包含；

（*）*.*.*要求的电缆应为投标人所选择的****变频器厂家认可的型号规格。

**. 问：技术文件描述“断路器采用热磁/电子脱扣，配电动操作机构”，但之后的 *** 柜体则描述“手拉抽屉式”且要机械连锁。电动操作和 *** 抽屉安装方式冲突，电操若采用固定分隔安装则也无法实现机械连锁。请明确塑壳断路器是否需要电操？

答：电动操作装置的配置和低压间隔安装方式均以招标附图为准。

**.问：**** 计量柜的电度表和互感器，是否为供电局提供？

答：所有计量装置（含计量表、电流互感器、电压互感器等）由投标人提供，且需获得当地供电部门认可，相关费用（包含到电力公司计量装置校验费用）均包含在投标人报价中。

**. 问：**** 开关柜空气调节器，是否指温湿度调节器？

技术协议文件,塑壳断路器描述“（**）附件集成：分励脱扣器、欠压脱扣器、辅助触头等内部附件和电动操作机构、相间隔板、端子盖等外部附件。”但图纸型号有配备辅助触点* 开 * 闭，报警触点 * 组，理论上只能再安装一个分励或欠压脱扣器。请明确采用那种脱扣器。

答：（*）**** 开关柜空气调节器是指温湿度调节器；

（*）投标人所选择塑壳断路器的脱扣器、附件在有需求时可以实现技术标准中要求的功能，但脱扣器、附件的选择以经招标人确认的生产图纸为准。

**.问：部分开关柜，如 ***#，部分回路仅绘制了 * 个电流互感器，常规是 * 个，是有否漏画？

答：没有漏画，低压电流互感器的设置按招标附图执行。

**.问：图纸蚌埠五水厂职水口门电房 ***#、***#母线联络及馈线柜里框架式断路器写着****，但是又标着*********，请问***#、***#柜里开关****是否按框架式断路器来配置？

答：此处按塑壳断路器实施。

**. 问：请问低压的开关、多功能仪表、电容组件是否有品牌表？有的话，请提供

答：按招标技术标准和要求（合同技术条款）中的技术参数要求执行。

招标文件与澄清修改内容不一致的，以本澄清及修改通知为准，其他内容不变。
